Decálogo del Proceso de Confección de las Prótesis Completas Mucosoportadas

En el siguiente post comparto los 10 pasos a seguir durante la confección de la prótesis completa mucosoportada. Soy consciente de que me dejo muchos detalles atrás pero creo que puede servir de guía para que tengamos en cuenta algunos parámetros importantes.

Debe delimitar bien el fondo de vestíbulo, los frenillos, línea hamular, límite del paladar duro y blando, materiales recomendados, alginato y silicona pesada tipo putty. Cubetas de desdentados cuando estas se adaptan bien a la anatomía del reborde, en caso de falta de coincidencia preferible cubetas de dentados.

Esta debe ser de 1 a 2 milímetros más corta del fondo de vestíbulo que habremos delimitado previamente en el modelo o sobre el material de impresión de la impresión primaria con un lápiz tinta de manera que cuando esta impresión primaria es positivada, la línea marcada queda incluida en nuestro modelo de yeso. La cubeta individual debe ser más corta para poder funcionalizarla con el material de impresión correspondiente y para permitir realizar el sellado periférico. Preferiblemente la cubeta no debe tener un mango que impida la movilización de los labios por lo que preferimos crear un reborde vertical sobre el proceso alveolar para poder sujetarla mientras se coloca el material de impresión. Preferiblemente utilizaremos acrílico fotopolimerizable por la comodidad de tener el tiempo de trabajo ilimitado ya que endurecerá al introducirlo en la lámpara de polimerización.

Con este procedimiento ya sabremos si nuestro trabajo está siendo bueno ya que con él conseguiremos que nuestra cubeta queda perfectamente estable en nuestro paciente. Tradicionalmente se ha empleado la Godiva de baja fusión para su confección pero es un material incómodo por el manejo de la temperatura ideal que permita su modelado sin quemar al paciente y la inestabilidad cuando la temperatura es excesiva. Idealmente utilizaremos una resina fotopolimerizable que podremos modelar en boca con la ventaja de que no endurecerá hasta que apliquemos luz.

Otro material alternativo es el empleo de silicona pesada tipo putty a modo de cordón por el margen periférico de la cubeta lo que nos delimitará el sellado periférico cuando llevamos la cubeta a boca y movilizamos la musculatura.

En este punto se ha recomendado el polisulfuro de mercaptano, la pasta cinquenólica o la silicona fluida de consistencia media. Lo que buscamos es un material que no presione la mucosa durante la toma de impresión, sea estable en el tiempo y nos reproduzca fielmente el tejido blando. En este aspecto nos decantamos por la pasta cinquenólica y la silicona fluida, el primero por la escasa presión que realiza sobre la mucosa y el segundo por la comodidad de su utilización con pistolas dispensadoras. Es fundamental en este momento el realizar movimientos funcionales del paciente mientras el material está en boca para poder registrar la dinámica muscular del paciente en sus movimientos funcionales así le pediremos al paciente que intente silbar, soplar, mover la lengua, movilizaremos los labios de un lado a otro para registrar correctamente los frenillos y las inserciones musculares que debemos liberar con la futura base de la prótesis.

Por tradición se han utilizado planchas de material termoplástico tipo truwax pero dada la comodidad del uso de las planchas fotopolimerizables cada vez más recurrimos más a este material. La clave de esta fase es reproducir la forma que hemos conseguido con nuestra impresión funcional y no sobreextender las planchas a pesar de obtener un modelo con los másgenes más extensos ya que la cubeta individual ha sido funcionalizada y se deben respetar los límites de esta.
Sobre estas planchas confeccionaremos unos rodetes articulares con cera de registro. Estas planchas con rodetes los utilizaremos en primer lugar para la transferencia al articulador del modelo superior del paciente mediante la utilización de arco facial de transferencia con lo que posesionaremos en el articulador semiajustable el modelo superior del paciente en la misma orientación que la que presenta el paciente respecto a su plano de Francfort.

Nuestros rodetes articulares van a recoger la información necesaria para que el técnico de laboratorio pueda tener una idea clara sobre lo que queremos sobre nuestro paciente para rehabilitarlo estética y funcionalmente.

En primer lugar utilizaremos el rodete para poder transferir al articulador semiajustable la posición del maxilar superior del paciente respecto al plano de Francfort del paciente así lo ubicaremos tridimensionalmente en el articulador de la misma forma que se encuentra en el cráneo del paciente. Posteriormente determinaremos sobre el rodete la línea media del paciente siguiendo el eje largo de la cara del paciente.

Esa línea debe ser paralela al eje largo del paciente y centrada en su cara y al mismo tiempo perpendicular al plano que forma el rodillo de cera en el plano anterior. Los rodetes articulares van a imitar la posición de los futuros dientes de la prótesis por lo que tendremos que hacer al paciente mejorar estéticamente. Para ello dejaremos que el borde inferior del rodete articular superior asome unos 2-3 mm por debajo del borde inferior del labio superior.

El plano que conforma el rodillo articular debe ser paralelo al plano de Camper puesto que, como hemos dicho antes, el rodete articular va a ser una reproducción o imitación de los futuros dientes del paciente. Para esto nos ayudaremos del plano de Fox que es una herramienta que nos va a indicar la orientación del plano de nuestro rodillo articular respecto al plano de Camper del paciente. El siguiente valor a indicar es la línea de sonrisa y líneas de caninos con lo que ya podremos determinar el tamaño de los dientes que tendremos que utilizar para confeccionar la prueba de dientes. Otro parámetro importante en las prótesis completa que debemos controlar es el soporte labial de la prótesis. Dado que el paciente cuando queda desdentado pierde una cantidad enorme de soporte de los labios apreciándose un perfil cóncavo en la mayoría de los pacientes. Debemos obtener con nuestro rodete articular un soporte labial estético.

En este momento determinaremos, y así debemos comunicárselo al técnico de laboratorio, si el montaje de los dientes posteriores será normal o cruzado en sectores posteriores en función de la relación de los rodetes articulares con la cresta ósea residual. Debemos en todo momento intentar que los dientes de la prótesis estén en relación a la cresta ósea para favorecer la estabilidad y la transmisión de las fuerzas de la oclusión. En determinadas ocasiones, debido a la diferencia de reabsorción ósea del maxilar y la mandíbula nos vemos obligados a montar los sectores posteriores en podrida cruzada para garantizar esa estabilidad. Iconografía cedida por Ernest Mallat

También es importante indicar al laboratorio que rehúse de montar los últimos molares si vemos que el montaje de los mismo corresponde con la zona curva de la parte posterior de la mandíbula ya que la carga oclusal sobre esta zona provocará la desestabilización de la prótesis y la propulsión hacia delante de la prótesis inferior provocando a medio plazo que durante la masticación el paciente realice una protrusión mandibular.

Cuando tenemos determinados los parámetros estéticos en el rodete de cera superior necesitamos relacionar ambas arcadas a una determinada dimensión vertical y en una posición condilar que sea estable y reproducible. Dado que el paciente es desdentado total la única posición de referencia es condilar, en este caso relación céntrica o más concretamente exploramos el movimiento de cierre del paciente de manera que buscamos la zona de arco de giro puro de la ATM para determinar una posición a la DVO que estimemos oportuna en función de parámetros estéticos y funcionales del paciente.

Tenemos varias formas de determinar esta posición, tanto con técnica mano-mentón como técnica bimanual de Dawson pero quizás la técnica más fiable sea el registro con puntero inscriptor sobre el plano horizontal o registro de “arco gótico”.

Durante la prueba de dientes en cera debemos tener presente aspectos estéticos y funcionales. No solo comprobar que se cumplen los registros que determinamos en el paciente durante la prueba de rodetes de cera en cuanto a tamaño de los dientes, exposición incisiva, soporte labial, etc sino que aprovecharemos esta cita para regular el articulador a unos valores individuales de ITC y ángulo de Bennet mediante la toma de un registro de protrusiva a unos 3 mm, más o menos en posición borde a borde de incisivos.

Con ello verificaremos si el montaje de dientes es correcto en cuanto a función de oclusión balanceada bilateral dado en los parámetros estándar en los que regulamos el articulador en el montaje inicial de modelos o si por el contrario debemos hacer una modificación del montaje de dientes para adaptarlos a los parámetros individuales del paciente que acabamos de registrar. También debemos comprobar en esta prueba de dientes en cera, que se han respetado por parte del laboratorio, que el sellado periférico determinado en la impresión funcional se mantiene para reproducirlo en la fase final de terminación de la prótesis. Otros parámetros funcionales a comprobar son tanto la DVO como que la máxima intercuspidación coincide con nuestro registro de relación céntrica. Si no es exactamente así tendremos que proceder al ajuste oclusal o a la toma de nuevos registros en función de la cantidad de desajuste que exista.

Dado que estamos rehabilitando al paciente con una prótesis mucosoportada donde la estabilidad viene dada por la calidad del sellado periférico que consigamos de la mucosa con las bases de la prótesis, debemos ser muy exigentes con el ajuste oclusal de la prótesis porque la ausencia del mismo nos provocará el desajuste de estas bases llegando a provocar la inestabilidad de las prótesis durante la función masticatoria así como úlceras de decúbito en zonas donde se reciba más carga oclusal. El patrón colosal que ofrece mayor estabilidad a las prótesis mucosoportadas es el balanceado bilateral en el cual ofrecemos contactos en todos los dientes en posición estática y dinámica, es decir, en posición de MI tenemos contactos anteriores y posteriores y en movimientos excursivos tenemos contactos en lado de trabajo como en no trabajo en lateralidades y en anteriores y posteriores en protrusiva.

El día de la colocación de la prótesis terminada debemos tener en cuenta, al igual que en la prueba de dientes, los aspectos estéticos y funcionales.

Si todos los procedimientos han sido controlados durante todo el proceso de confección no debemos tener excesivos problemas pero unos detalles a tener en cuenta en las sucesivas revisiones deben ser:

- Si aparecen decúbitos en zonas de sellado periférico, nos está indicando que los faldones son excesivamente largos, debemos retocarlos.

- Si los decúbitos aparecen en la cresta alveolar debemos revisar la oclusión porque en la zona relacionada es muy probable que exista un contacto oclusal excesivo.

- Si el paciente refiere que la prótesis se mueve durante el habla, es posible que los faldones sean largos o haya algún frenillo o inserción muscular que no se ha liberado correctamente.

- Si el paciente refiere que la prótesis se mueve durante la función es muy probable que la oclusión no esté correctamente equilibrada.

Como cuidados e instrucciones hay que informar al paciente, sobre todo al paciente que se enfrenta por primera vez al edentulismo total, que debe tener paciencia durante su adaptación y que en primer lugar se acostumbre a llevarla puesta hasta que poco a poco deje de detectarla como un cuerpo extraño y pueda comenzar a practicar la función masticatoria.

Informar al paciente que es muy importante el cuidado la higiene tanto de la prótesis como de la mucosa alveolar por tanto se le explicará los mecanismos de higiene de la prótesis con cepillo y jabón y de la mucosa y lengua con un cepillo de dientes para permitir el recambio celular de la mucosa de revestimiento de la cavidad oral evitando así posibles problemas de mucositis protésica. Si bien es recomendable el retirar las prótesis durante la noche y conservarla en medio húmedo, hay pacientes que prefieren mantenerlas durante la noche a los cuales se les recomienda el retirarlas al menos una hora al día para el “descanso” de la mucosa. Personalmente se les recomienda mantenerlas retiradas desde la última higiene del día hasta el momento de acostarse cuando el paciente por propia comodidad prefiere mantenerla colocada.

Mis agradecimientos por la aportación de este álbum a Salvador Gallardo Colchero.

https://www.facebook.com/salvador.gallardocolchero/media_set?set=a.1674340229251403&type=3

Secuencia lógica ante unos rebases

Paciente que viene a nuestra consulta portadora de una prótesis completa superior y un esquelético inferior de 10 piezas 46.45.41.31.32.33.34.35.36.37, seguramente un caso simple de rebasado de ambas prótesis, aunque la paciente manifiesta que en la prótesis inferior coloca unas almohadillas y así soluciona la desadaptación, que lo único que le ha hecho venir es rellenar (rebasar) la prótesis de arriba.

La Dra. Thais Martínez me comenta el caso y paso al gabinete a observarlo entre ambos para planificar el protocolo a emplear. Cuando llevamos tantos casos de prótesis removibles, donde las variantes a utilizar suelen diferentes sí que nos ha quedado una cosa clara, aplicar la lógica.
Este caso en otras clínicas o bien se parte por no discutir la petición de la paciente y se rebasa la completa superior, o bien, se parte por rebasar ambas prótesis a boca cerrada. En ambos casos no se hubiera realizado correctamente el caso.

La Dra. Thais, realiza las comprobaciones previas antes de rebasar, partimos que al ser la prótesis inferior una Clase 2 de Kennedy:

1. Se debe observar la oclusión donde coinciden los cuadrantes ausentes de piezas naturales, segundo y tercer cuadrante. Al hacer ocluir ambas prótesis sobre el papel de articular, no lo muerde con suficiente presión, lo que resulta evidente.

2. Al aplicar presión con el dedo sobre las piezas 46.45 de la prótesis, queda perfectamente apoyada sobre las piezas que mantiene la paciente, al disminuir la presión y aplicando fuerza sobre el lado oponente, tercer cuadrante, la prótesis bascula, se hunde y los apoyos oclusales del cuarto cuadrante se levantan.

Se le explica a la paciente en un lenguaje claro, que hay que rebasar ambas prótesis, que la desadaptación de abajo influye sobre la prótesis de arriba. Que solo rebasando la superior no daríamos la solución a sus problemas, por lo que se plantea rebasar ambas prótesis.

Se aplica adhesivo en la zona basal y todo el contorno de la prótesis inferior, antes de pastar la silicona. Se mezcla la silicona, se aplica sobre la prótesis y se coloca a boca abierta. Se mantiene presión con los dedos sobre las piezas 46.45 y se deja que la silicona rellene el espacio edéntulo sin ningún tipo de presión. Se funcionaliza y se deja que fragüe.

Observamos la oclusión y como intuíamos, hay más contacto en el cuadrante edéntulo. Se articula y a posterior se rebasa la prótesis superior. Una vez dura la silicona se toman mordidas de ceras y una impresión del maxilar inferior con alginato, impresión de arrastre.

Esta información tal cual, es la que debe recibir el laboratorio para proceder a hacer un rebasado correcto.

Una vez más vuelvo a agradecer este trabajo en equipo de cada caso que pasa por nuestra clínica, hay una labor común consensuada y planificada. Como siempre pretendemos un objetivo común, la satisfacción de nuestro paciente y evitar continuos retoques por haber empleado un protocolo incorrecto.

Cuando llegan este tipo de impresiones, nos gusta realizar el encofrado en cera antes del vaciado en escayola. Nuestro objetivo es conseguir una visión más real de la mucosa, línea cero anatómica.
Es necesario considerar algunos detalles que se han tenido en cuenta por el odontólogo en este tipo de trabajos.
El sellado periférico tiene por objeto adaptar, con una ligera presión, el borde de la prótesis a la mucosa, modelando las inserciones musculares y frenillos; el fin es delimitar el área basal de la prótesis total y que esta se adapte al reborde alveolar del paciente.

Para realizar la impresión, el Odontólogo, debe ser capaz de identificar la anatomía de la arcada, observar la extensión funcional del contorno de la base de su prótesis total, para lograr estabilidad. Comprobar su extensión si quedara corta en esta área puede ajustarse con cera (adición de material) y recortar para evitar desplazamientos de los tejidos. El objetivo es conseguir una buena adaptación del contorno de la prótesis al surco vestibular y lingual, para una retención y sellado adecuado.
Solo teniendo en cuenta estas consideraciones podremos asegurarnos una mejor adaptación del paciente a todos los cambios que vamos a introducir en su prótesis.

Impresión de silicona funcionalizada y a posterior impresión de alginato de arrastre.

Impresiones recibidas y perfectamente planificadas por esa labor común.

Decálogo del Tratamiento con Sobredentaduras sobre implantes (SDI).

Una vez más vuelvo a aprovechar los conocimientos de los grandes para aportarlos en mi blog, con la única intención de tenerlo a disposición mía, de mis colaboradores y de todos aquellos que tienen inquietudes y necesitan saciar su sed de conocimientos.

Dr. Ernest Mallat "Decálogo del Tratamiento con Sobredentaduras sobre implantes (SDI)".

www.prosthodonticsmcm.com

https://www.facebook.com/media/set/?set=a.1956147954639818&type=1&l=57bc428250

En este decálogo pretendo abordar los puntos clave en el tratamiento con sobredentaduras sobre implantes (SDI). Hay muchos otros detalles a los que atender durante el tratamiento con este tipo de prótesis pero me centraré en los que considero más relevantes.

1.

1. El tratamiento con SDI ya mostró unos resultados iniciales muy buenos en estudios longitudinales a 5 años (Van Steenberghe y cols. 1987, Mericske-Stern y cols. 1994, Jemt y cols. 1996) y se obtuvieron tasas de éxito del 97% y superiores en pacientes portadores de sobredentaduras sobre dos implantes en mandíbula. A raíz de estos resultados, el tratamiento mediante SDI ha ido pasando de ser de segunda elección en aquellos pacientes que no toleraban la prótesis completa a ser un tratamiento de primera elección en todo paciente edéntulo. En este sentido, en la reunión realizada en la Universidad McGill en Montreal (Canadá, 24-25 de Mayo de 2002) profesionales con gran experiencia en el tratamiento con SDI (R.Mericske-Stern, I.Naert, S.Gizani, G.E.Carlson, M.I.MacEntee, A.G.Payne, D.Wismeijer, etc.) llegaron a la conclusión que, en la mandíbula, el tratamiento mediante SDI es de primera elección, pasando a ser de segunda elección el tratamiento convencional con prótesis completa.

2.

2. Cualquier tratamiento que vaya encaminado a realizar una SDI no puede planificarse sin haber realizado antes un montaje de dientes en cera. Hay varias razones, pero la más importante de todas es valorar si se podrán montar los dientes sobre cresta o, al contrario, el antagonista nos obligará a realizar un montaje fuera de cresta. Es sobre todo importante cuando se planifiquen SDI mandibulares ya que el tratamiento de primera elección suele ser colocar 2 implantes en zona de caninos pero si hay que montar fuera de cresta se deberá descartar esta opción y habrá que colocar 4 implantes y una barra (en las siguientes imágenes se explica claramente el motivo). Obviamente, este factor cambiará radicalmente tanto la planificación como el presupuesto del tratamiento, por lo cual el montaje de dientes en cera nunca se hará después de colocar los implantes sino siempre antes.

3.

3. Estas son las ventajas que supone el realizar un montaje de dientes en cera previo a la planificación en SDI. Destaca en primer lugar el hecho de conocer dónde se deberán montar los dientes (se aborda en las siguientes imágenes). Según dónde se deban montar los dientes, se derivará el tipo de anclaje de la SDI y el número de implantes a colocar. Por otro lado, podremos conocer el espacio protésico, el cual nos condicionará también el tipo de anclaje y, si es una barra, el tipo de barra. Por último, el montaje de dientes en cera nos orientará hacia cuál es la mejor opción de tratamiento, es decir, en aquellos casos en los que se pueda hacer tanto una prótesis fija como una SDI nos indicara cuál de las dos opciones es mejor (por ejemplo, cuando haya que dar soporte labial sera preferible una SDI).


4.

4. En prótesis removible, ya sea parcial o completa, es conveniente montar los dientes de resina sobre cresta para mantener una buena estabilidad de la prótesis mientras el paciente mastica. A veces, el antagonista nos obliga a montar los dientes de resina fuera de cresta con el objeto de conseguir una adecuada oclusión. En estos casos, si no se montan sobre cresta, cuando el paciente mastique se producirá un movimiento de vaivén alrededor de un eje que pasa por la cresta produciendo una pérdida de estabilidad de la prótesis. Este hecho suele ser más patente en prótesis inferiores y a nivel de caninos y premolares (los molares mandibulares suelen quedar montados sobre cresta). En la arcada superior también se produce y, en este caso, puede afectar a cualquier diente posterior ya que, debido a la reabsorción centrípeta del maxilar, es habitual que incluso los molares queden montados fuera de cresta.

5.

5. Si se ha montado fuera de cresta, por ejemplo, el 44, cuando el paciente mastique por el lado derecho y la comida impacte sobre la cúspide vestibular del 44, al estar fuera de cresta, la prótesis rotará hacia el lado derecho y se producirá un ascenso del lado izquierdo lo que, de forma repetida, provocará un aflojamiento del anclaje del lado izquierdo. Esta pérdida de retención se producirá en un periodo de tiempo relativamente corto. Cuando se ha colocado una barra y la barra no se sitúa debajo de los dientes montados fuera de cresta, el caballito más distal del lado contrario perderá la retención en poco tiempo. Cualquier anclaje, sea axial o barra, que pierda la retención en un mes o pocos meses, indicará que se han montado los dientes fuera de cresta o fuera de la barra y, mientras no se modifique el montaje de dientes, no se resolverá el problema.

6.

6. El montaje fuera de cresta puede afectar también a los dientes anteriores, como se muestra en ambas imágenes (la línea blanca punteada de la figura izquierda indica el montaje de los dientes anteriores). En la figura de la derecha se observa la posición del anclaje axial en relación al montaje de los dientes anteriores. Mientras no haya comida interpuesta entre ambas arcadas la oclusión bibalanceada estabilizará la prótesis durante los movimientos excursivos, pero cuando el paciente quiera morder un bocadillo con los dientes anteriores notará la pérdida de estabilidad de la SDI.

7.

7. Cuando el antagonista nos obligue a montar fuera de cresta los dientes anteriores y queramos evitar la pérdida de estabilidad de la SDI mandibular al morder con los dientes anteriores, deberá utilizarse una barra sobre 4 implantes (como muestra la figura de la izquierda) y situar la porción anterior de la barra debajo de los dientes anteroinferiores (como muestra la figura de la derecha). En la imagen de la izquierda se muestra cual debe ser la ubicación y recorrido de la barra (raya gris) en relación a la posición de los dientes artificiales, mientras que en la imagen de la derecha se observa la posición de la barra en relación a los dientes anteriores y a las cargas que incidirán sobre ella.

8.

8.En el maxilar superior el montaje de dientes fuera de cresta puede afectar a cualquier diente ya que la reabsorción centrípeta puede obligar a montar fuera de cresta tanto los dientes anteriores como los dientes posteriores. En el caso de los dientes posteriores, es frecuente que ocurra en el lado por donde el paciente mastica de forma predominante. En estos casos no basta con colocar 4 implantes y una barra, es fundamental que, además, la barra salga de cresta para dar soporte a los dientes posteriores que quedan fuera de cresta. Si no se hiciera así, notaremos un aflojamiento del caballito contralateral en un periodo corto de tiempo. Si no se quiere realizar esto, la única alternativa posible sería montar los dientes posteriores en oclusión invertida, pero por estética podría no ser aceptable (quedaría un corredor lateral más ancho en un lado que en el otro). En la imagen se muestra una raya blanca punteada que indica la posición de los dientes artificiales mientras que la raya gris indica cual debe ser la ubicación y recorrido de la barra.

9.

9.Los anclajes a barra precisan mayor espacio protésico, por ello, cuando éste sea escaso los anclajes axiales serán de primera elección. Ahora bien, es fundamental que cuando se utilicen los anclajes axiales el montaje de dientes los sitúe siempre sobre la cresta ósea.
Debido a que la capacidad de dar estabilidad a la SDI de las barras es mayor que la de los anclajes axiales, éstos se suelen indicar cuando la cresta está poco reabsorbida y puede ayudar a estabilizarla. De todos modos, en función del antagonista, del montaje de dientes y de las exigencias funcionales, los anclajes axiales pueden utilizarse de forma satisfactoria en casos de crestas muy reabsorbidas.
Si el antagonista es dentición natural, habrá una tendencia a la extrusión continua de los dientes antagonistas, principalmente de segundos premolares y molares. Esta extrusión se podrá reducir drásticamente si se coloca una barra con cantilevers, la cual podrá oponerse a ella de forma eficaz.
Desde un punto de vista económico siempre tendrá un coste menor una SDI sobre anclajes axiales que no sobre una barra.

10.

10. La primera indicación ya se ha comentado.

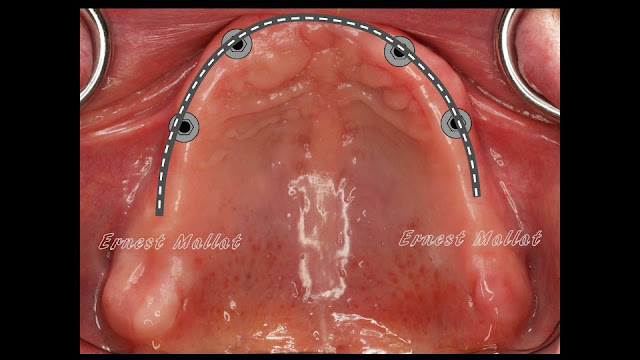

En sobredentaduras maxilares, debemos ir con la idea de colocar cuatro implantes puesto que la tasa de éxito en la osteointegración es menor y el hueso es de peor calidad. Además, al tener habitualmente una emergencia divergente nos obligará a utilizar una barra para compensarlo.
Los anclajes axiales tienen una capacidad limitada para compensar la divergencia de los implantes a la vez que la divergencia afecta la retención y genera un mayor desgaste en los anclajes axiales (Evtimovska y col., J Prosthodont 2009; Al-Ghafli y col., J Prosthet Dent 2009; Yang y col., Clin Oral Implants Res 2011; Buttel y col., J Prosthet Dent 2012; Jabbour y col., Clin Impl Dent Related Res 2014). Por ello, cuando la divergencia sea excesiva, habrá que optar por barras.
Si los implantes son de 10mm o menos deberemos colocar 4 implantes y ferulizarlos con una barra para distribuir la carga.
La mayor capacidad estabilizadora de la prótesis por parte de las barras las hará más aconsejables cuando la cresta esté muy reabsorbida. Además, en SDI mandibulares una gran reabsorción puede dejar los agujeros mentonianos a nivel de la cresta favoreciendo la aparición de dolor y parestesias si la SD se apoya en el nervio mentoniano. De todos modos, en función del antagonista, del montaje de dientes y de las exigencias funcionales, los anclajes axiales podrán utilizarse de forma satisfactoria en casos de crestas muy reabsorbidas.
La repercusión del antagonista en la elección del sistema de anclaje ya se ha abordado en la anterior imagen.
El Síndrome combinado de Kelly merece un capítulo aparte (siguientes imágenes)

11.

.

11. El Síndrome combinado de Kelly se produce cuando el paciente presenta una edentación completa superior (o sólo quedan los últimos molares) y una clase I de Kennedy inferior. En él se desarrolla una progresiva reabsorción del proceso alveolar anterior del maxilar debido a la sobrecarga que ejercen los dientes anteroinferiores, lo que conlleva una progresiva intrusión de la prótesis completa en esazona anterior. La basculación consiguiente de la prótesis superior condiciona una hipertrofia mucosa de las tuberosidades como consecuencia de la presión negativa generada. A su vez, el descenso de la porción posterior de la prótesis completa lleva a una mayor reabsorción del hueso de los extremos libre mandibulares y a un aumento de la sobrecarga anterior, cerrándose el círculo vicioso. La única manera de detener este proceso es oponiendo un soporte implantario a los dientes anteroinferiores. Debido a la gran reabsorción de la premaxila, será necesario, además, dar soporte labial. Por todo ello, el tratamiento de primera elección será una SDI maxilar colocando 3 implantes a cada lado en los sectores posteriores y una barra que los una y de soporte a la SDI en el sector anterior, que es el que recibe la sobrecarga.

12.

12. En este caso se realizó una elevación de seno bilateral y se colocaron 3 implantes en cada lado.

13.

13. Este esquema muestra la posición habitual de los implantes, únicamente en sectores posteriores ya que la premaxila suele presentar una reabsorción extrema, y el voladizo anterior que presenta la barra.

14.

14. La barra utilizada en los casos de Síndrome combinado de Kelly debe ser una barra Hader o una barra fresada de grueso calibre para reducir el riesgo de fractura a nivel del voladizo anterior. Consta de una barra redonda de 1.8mm de diámetro (como la barra Ackermann) y de un faldón que se extiende hasta la encía que le confiere una elevada resistencia mecánica a pesar del cantilever mesial que genera la barra. No se deja espacio debajo del faldón ya que si se deja siempre acaba siendo ocupado por la encía adherida subyacente que se hipertrofia.

15.

15. Hay dos tipos de caballitos que son aptos para ser colocados tanto en barras Hader como en barras Ackermann. Por un lado tenemos los caballitos metálicos (con frecuencia en aleación noble). Estos caballitos tienen una longitud de 5mm y una altura de 3.5mm. El de la izquierda presenta el mecanismo retentivo para la resina en la unión de las dos aletas y el de la derecha en el cuerpo de cada aleta. Es preferible el de la izquierda ya que el de la derecha es más difícil poderlo activar debido a que buena parte de la aleta se halla dentro de la resina.
Incorporan una lámina metálica que hace de espaciador para dotar de resilencia a la SDI implantomucosoportada (de esta manera, cuando el paciente ocluye no se apoya el caballito en la barra y éste no se desgasta). En la figura de la derecha se observa el espaciador colocado sobre la barra, sobre él el dique de goma y, fijándolo todo el caballito (está preparado para ser fijado con resina rosa dura a la SDI directamente en boca). Cuando se utilizan sobre una barra Ackermann será necesario dejar un espacio de casi 2mm entre la barra y la encía ya que, de lo contrario, cuando se pierda el espacio generado por el espaciador el caballito se clavará en la encía (el caballito tiene una altura de 3.5mm mientras que la de la barra Ackermann es de 1.8mm).

16.

16. El segundo tipo de caballitos son los de plástico, que no aportan resilencia al sistema y que transmiten la carga de forma directa a la barra desde el primer día. Cuando el paciente se inserta la SDI tiene la sensación de gran firmeza de la prótesis. Se utilizarán siempre en SDI mandibulares implantosoportadas y en todos los casos de SDI maxilares. Tienen tres niveles de retención: blanco (600g), amarillo (800g) y rojo (1000g), utilizándose de forma habitual los amarillos que aportan un grado de retención intermedio.

 .

17.

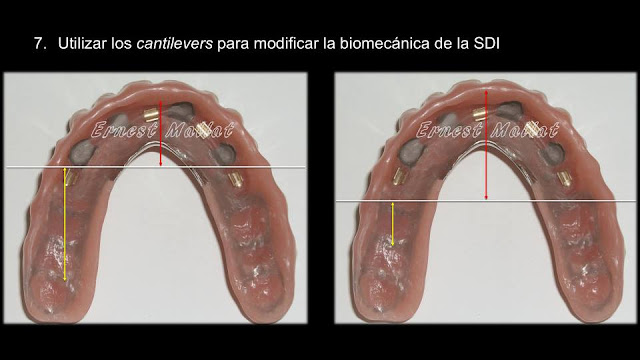

17.La biomecánica repercute de forma clara en el mantenimiento y complicaciones del tratamiento con SDI. Desde un punto de vista de la biomecánica las SDI pueden ser implantosoportadas o implantomucosoportadas (de soporte mixto). Son las SDI implantomucosoportadas las que obligan a rebasados periódicos (ya que al apoyarse en la cresta inducirán una reabsorción de la misma) y a un mayor mantenimiento de la prótesis y de los anclajes, siendo todo ello más acentuado en las SDI mandibulares. Por ello, siempre que se pueda, será recomendable que las SDI sean lo más implantosoportadas posible y disminuir al máximo el soporte mucoso. Hay dos mecanismos para ello: colocar cantilevers en las barras (siempre que la barra sea el anclaje elegido) y no montar los segundos molares. Los cantilevers están indicados cuando no quepan los caballitos entre los implantes (esto ocurre cuando los implantes están muy juntos) y, tal y como he comentado, cuando queramos transformar una SDI de soporte mixto en una SDI

prácticamente implantosoportada. En la imagen de la izquierda se muestra lo que sería una SDI maxilar sin cantilevers y en la que se habrían montado hasta los segundos molares. La línea blanca marca el límite entre el soporte implantario (flecha roja) y la parte de la SDI que transmite carga directamente sobre la mucosa (flecha amarilla). Se observa una mayor extensión anteroposterior mucosoportada que no implantosoportada, por ello nos obligará a un mayor mantenimiento y deberemos realizar rebasados periódicos. En cambio, en la imagen de la derecha se muestra el mismo caso en que se han colocado cantilevers y no se han montado los segundos molares. Hay mayor extensión anteroposterior implantosoportada (flecha roja) que no que cargue directamente sobre la mucosa (flecha amarilla), por ello predomina el soporte implantario y no será necesario realizar rebasados tan frecuentes y el mantenimiento no será tan problemático.

18.

18. Todas las SDI deben incluir en su interior una estructura de Cr-Co con el objetivo de reforzar la prótesis. Hay que tener en cuenta que los anclajes provocan un adelgazamiento, a veces importante, de la SDI a ese nivel y, por tanto, la debilitan. A ello se une el hecho que, sobre todo en las SDI implantomucosoportadas, se reabsorbe progresivamente la cresta con lo que se acaba apoyando la sobredentadura sobre los anclajes y éstos ejercen una acción de cuña en la zona donde la prótesis es más delgada, el riesgo de fractura es más que evidente. De hecho se ha descrito un 9.3% de fracturas al cabo de 1-3 años de uso, principalmente a nivel de los anclajes (Gonda y col., J Prosthet Dent 2010). En la figura de la izquierda se muestra una SDI provisional (de hecho, una prótesis completa reconvertida y sin refuerzo) recién colocada (arriba) y al cabo de 4 meses de uso en la que se puede apreciar la fractura a nivel del anclaje (abajo). Por todo ello, es aconsejable reforzar las SDI con una estructura metálica, ya sea con Cr-Co colado/fresado, ya sea de titanio en aquellos casos en que se ha realizado una barra de titanio fresado previamente. El diseño será en escalera en la zona de soporte mucoso para dar resistencia a la vez que retención a los dientes de resina, liberando la zona de los anclajes para no comprometer el espacio protésico. Se coloca una barra transversal por cada diente a reponer, que unirá la barra vestibular y la barra lingual. Llevará al menos tres topes tisulares, uno anterior y dos posteriores (uno a cada lado).

19.

19. En las estructuras maxilares se puede plantear la cuestión de si se debe recubrir o no el paladar. La eliminación del recubrimiento palatino de las SDI maxilares tiene un doble efecto sobre la prótesis: por un lado reduce la superficie de soporte por lo que transfiere una mayor responsabilidad en el mismo a los propios implantes, y por otro, se pierde la capacidad de sellado periférico y sellado posterior de la SDI con lo que se transfiere toda la responsabilidad en lo que a retención se refiere a los implantes. Así pues, no será posible reducir el recubrimiento del paladar por parte de la SDI a menos que los implantes sean capaces de colaborar en el soporte en mayor o menor medida y de aportar toda la retención a la prótesis. Por todo ello, cuando hayamos colocado el mínimo deseable de 4 implantes y sean de más de 10mm y no estén en situación comprometida, evitaremos recubrir el paladar ya que el paciente se sentirá más cómodo (no se alterará la fonética y el paciente podrá saborear más la comida ya que no se recubren las rugosidades palatinas). En caso contrario, se cubrirá completamente el paladar.

20.

20. Cuando debamos recubrir el paladar, realizaremos una estructura como la que se muestra en las imágenes, que aportará resistencia y permitirá a su vez realizar rebasados con resina en caso necesario. Se observan en la imagen de la derecha los cuatro topes tisulares.

21.

21. Cuando se realizan SDI mandibulares implantomucosoportadas es aconsejable no montar los segundos molares siempre y cuando el antagonista nos lo permita. El motivo es que, con la reabsorción progresiva que ha ido sufriendo la cresta alveolar, estos se situarán sobre una porción de reborde que asciende hacia la rama ascendente de la mandíbula. Rara vez el reborde alveolar es aplanado a nivel de los segundos molares inferiores. y éstos se suelen montar sobre un plano inclinado. Las consecuencias de este montaje no se manifiestan al ocluir, ya que la propia oclusión estabiliza la prótesis sino cuando el paciente mastica el alimento con los segundos molares, tal y como muestra la siguiente imagen.

22.

22. Cuando se le pide al paciente portador de esta prótesis completa que muerda el algodón situado a nivel de los segundos molares se genera un desplazamiento más que evidente en la prótesis. Se genera una fuerza sobre un plano inclinado que se descompone en dos, una dirigida hacia la cresta, que será la responsable de la posterior reabsorción, y otra dirigida hacia mesial, que es la potencialmente desestabilizadora. Esta última, produce un desplazamiento en sentido anterior y superior de la prótesis. En la imagen de la izquierda se observa claramente como el segundo molar está montado sobre un plano inclinado mientras que el primer molar está montado sobre una zona plana de la cresta.
Esta particularidad del montaje de dientes no tiene ninguna repercusión en la estética, en la función (el 90% de la eficacia masticatoria es generada desde la mitad mesial del primer molar hacia adelante) ni a nivel de las ATMs (Boever y Adriaens 1983, Mejersjo y Carlsson 1984, Witter y col. 1994).

23.

23. El último punto del decálogo se refiere a la necesidad de realizar un sellado periférico palatino en las SDI maxilares que no cubren el paladar. El motivo radica en que el grosor de la mucosa palatina del paciente que ha llevado una prótesis completa durante la fase de provisionalización es mayor de lo habitual. Se trata de una encía adherida más depresible y si no se hace un sellado periférico adecuado facilitará la entrada de comida debajo de la SDI. Para evitarlo se realiza en el modelo un surco de 2mm de grosor y algo más de 1mm de profundidad por dentro del límite palatino de la SDI. Se rebasará la SDI en la zona del surco con resina rosa dura de manera que el surco quedará incorporado en positivo en la prótesis justo por dentro del borde palatino de la misma.

24.

24. El último punto del decálogo se refiere a la necesidad de realizar un sellado periférico palatino en las SDI maxilares que no cubren el paladar. El motivo radica en que el grosor de la mucosa palatina del paciente que ha llevado una prótesis completa durante la fase de provisionalización es mayor de lo habitual. Se trata de una encía adherida más depresible y si no se hace un sellado periférico adecuado facilitará la entrada de comida debajo de la SDI. Para evitarlo se realiza en el modelo un surco de 2mm de grosor y algo más de 1mm de profundidad por dentro del límite palatino de la SDI. Se rebasará la SDI en la zona del surco con resina rosa dura de manera que el surco quedará incorporado en positivo en la prótesis justo por dentro del borde palatino de la misma.
